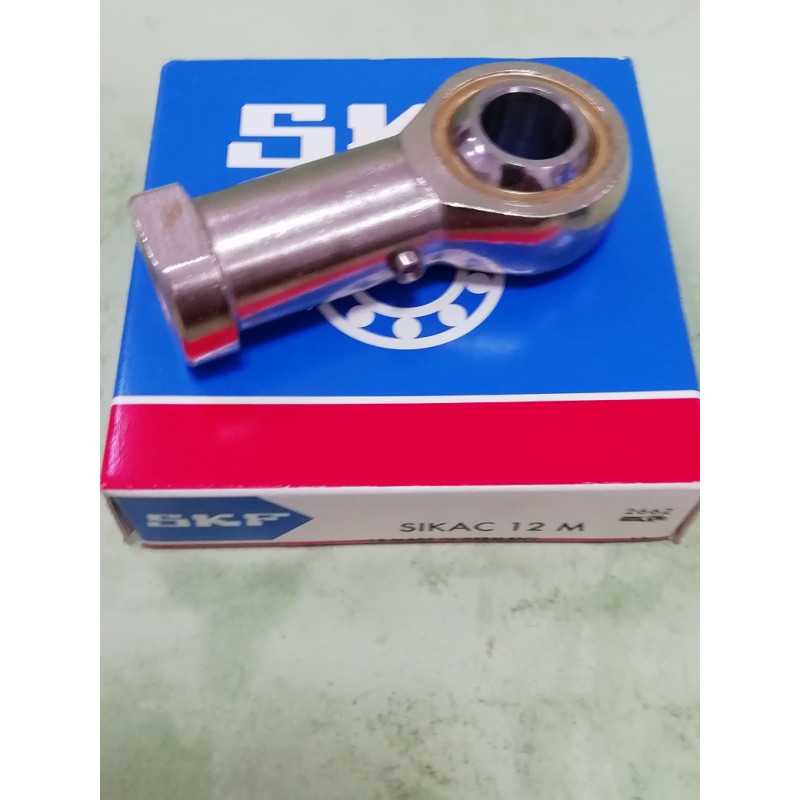

Terminale con Filettatura Femmina
DIMENSIONI
d 12 mm
d2 max. 33 mm
B 16 mm
G M 12
C1 max. 12.5 mm
h1 50 mm
α 13 °
dk 22.225 mm
d3 ≈ 17.5 mm
d4 max. 23 mm
l3 min. 18 mm
l4 max. 67 mm
l5 ≈ 6.5 mm
l7 min. 16 mm
w 19 mm
r1 min. 0.3 mm
DATI DI CALCOLO
Coefficiente di carico dinamico C 12.2 kN
Coefficiente di carico statico di base C0 14 kN
Fattore di carico dinamico specifico K 50 N/mm²
Costante materiale KM 330
MASSA
Massa terminale 0.11 kg
| Diametro Interno [mm] | 12 |
| Diametro Esterno [mm] | 33 |
| Spessore [mm] | 67 |
| Weight [kg] | 0,12 |
