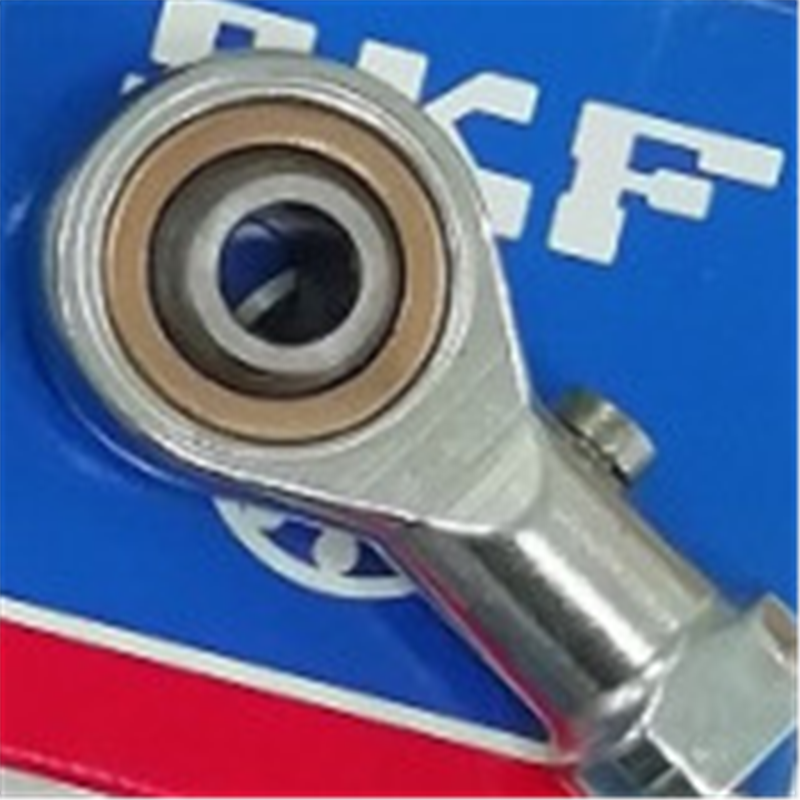

Terminale con Filettatura Femmina
DIMENSIONI
d 16 mm
d2 max. 43 mm
B 21 mm
G M 16
C1 max. 15.5 mm
h1 64 mm
α 15 °
dk 28.5 mm
d3 ≈ 22 mm
d4 max. 29 mm
l3 min. 24 mm
l4 max. 86 mm
l5 ≈ 8 mm
l7 min. 21 mm
w 22 mm
r1 min. 0.3 mm
DATI DI CALCOLO
Coefficiente di carico dinamico C 21.6 kN
Coefficiente di carico statico di base C0 29 kN
Fattore di carico dinamico specifico K 50 N/mm²
Costante materiale KM 330
MASSA
Massa terminale 0.22 kg
| Diametro Interno [mm] | 16 |
| Diametro Esterno [mm] | 43 |
| Spessore [mm] | 86 |
| Weight [kg] | 0,22 |
