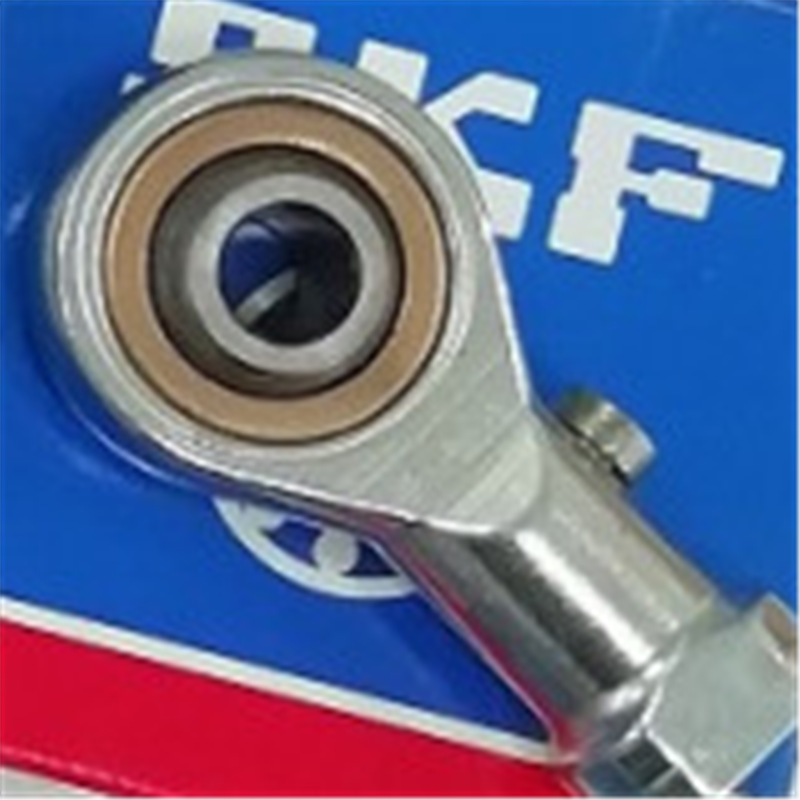

Terminale con Filettatura Femmina
DIMENSIONI
d 20 mm
d2 max. 51 mm
B 25 mm
G M 20x1.5
C1 max. 18.5 mm
h1 77 mm
α 14 °
dk 34.9 mm
d3 ≈ 27.5 mm
d4 max. 37 mm
l3 min. 30 mm
l4 max. 103 mm
l5 ≈ 10 mm
l7 min. 25 mm
w 30 mm
r1 min. 0.3 mm
DATI DI CALCOLO
Coefficiente di carico dinamico C 31.5 kN
Coefficiente di carico statico di base C0 35.5 kN
Fattore di carico dinamico specifico K 50 N/mm²
Costante materiale KM 330
| Diametro Interno [mm] | 20 |
| Diametro Esterno [mm] | 51 |
| Spessore [mm] | 103 |
| Weight [kg] | 0,398 |
